Описание продукции

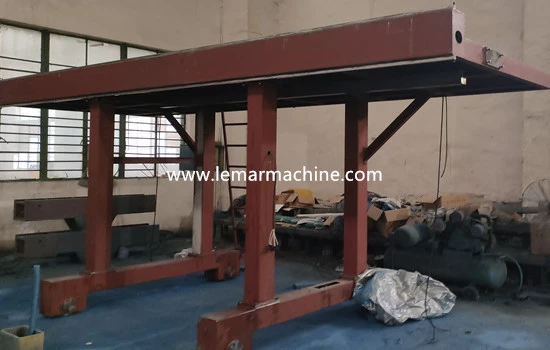

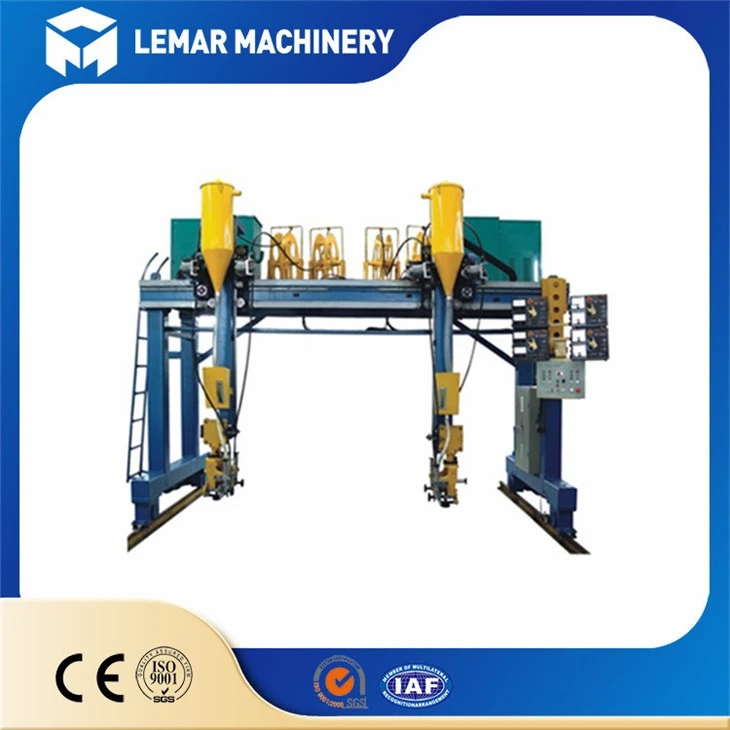

Этот аппарат для сварки балок SAW H имеет портальный тип, вертикальная колонна и верхняя платформа изготовлены из профилей национального стандарта, чтобы избежать деформации, вызванной напряжением, вызванным чрезмерными сварочными швами пластин, что обеспечивает безопасную и надежную работу оборудования и длительный срок службы.
На обоих концах одной стороны балки шагающего конца имеются ходовые направляющие колеса, а направляющие колеса регулируются эксцентриковым валом, прижимая поверхность направляющего рельса к направляющей, что обеспечивает стабильную и безопасную скорость движения рамы.
Стандартная ширина рельса составляет 5 метров, длина — 18 метров (рейка 24 кг/м, прижимная пластина и другие аксессуары предоставляются заказчиком), а эффективный ход сварки — 15 метров.
Мы можем изготовить для вас автоматический сварочный аппарат двутавровой балки в соответствии с вашим запросом на балку.
Эффективно отслеживайте сварные швы в режиме реального времени и сокращайте частые регулировки сварочной горелки из-за деформации заготовки во время сварки SAW.

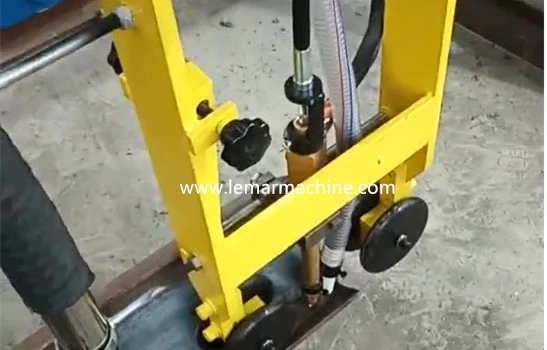

Над направляющей рамой дуги добавлено пружинное устройство, и они оба гибко соединены, чтобы гарантировать, что четыре направляющих колеса могут сжимать сварной шов профильной стали при деформации сварки и в то же время могут подниматься по сварке переменного поперечного сечения. секционная балка (у других поставщиков такого устройства нет).

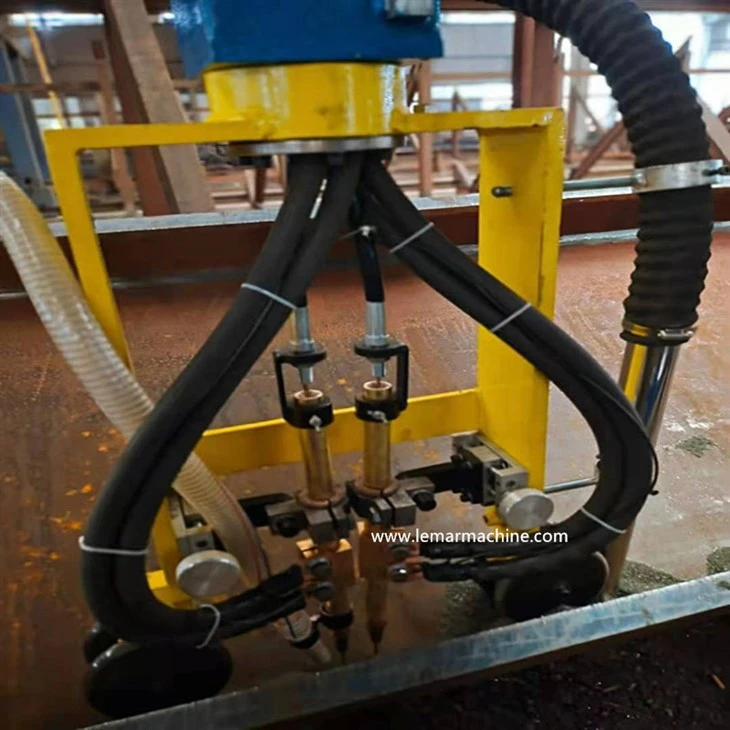

Примечание. Наш аппарат для сварки стали под флюсом двутавровой балки оснащен парой H-образных стальных направляющих рам и парой коробчатых дугообразных направляющих рам. Заменив дугопроводную раму, можно сваривать без демонтажа как стальные заготовки Н-образной формы (поперечные колонны), так и заготовки коробчатой балки.
Параметры продукции
Элемент | Ценить |
Портальный манометр | 5000 мм |
Длина трека | 18000 мм, эффективный ход сварки 15000 мм. (Направляющая 24 кг, прижимная пластина и соответствующие аксессуары предоставляются заказчиком) |
Применимая ширина H-образной стальной пластины крыла | 140—800 мм |
Применимая высота стенки двутавровой балки | 160—2000 мм |
Применимая длина заготовки | 4000—15000 мм |
Положение сварки двутавровой балки | Лодочная сварка (можно сваривать вперед и назад) |
Применимый размер заготовки с поперечной колонной | Минимальное отверстие: 150 мм, глубина 500 мм. |
Применимый размер сечения заготовки коробчатой балки | 300-1200мм(необходимо заменить дуговую сварку рамы направляющей балки короба) |
Применимая длина заготовки | 4000—15000 мм |
Положение сварки коробчатой балки | Плоская сварка V-образной канавки |
Давление воздуха | 0.4-0.6 МПа (Пользователь должен оборудовать балочное оборудование сварочной коробки) |
Скорость перемещения мачты | 240–2400 мм/мин (в зависимости от высоты угла сварки заготовки, выберите диаметр сварочной проволоки, выберите соответствующий процесс сварки и определите скорость сварки) |
Скорость возврата | 3 м/мин |
Размер сварочной проволоки | φ4－φ5мм |
Вес кронштейна катушки с проволокой | 50-250кг |
Машина для восстановления флюса | 50 кг×2 |
Общая установленная мощность | Мощность основного корпуса: 9,7 кВт Мощность сварочного аппарата: около 100 кВА×2. |
Власть | 3-фазный переменный ток 380 В 50 Гц |
Рабочая обстановка | Температура в помещении: 0 градус -45 градус, относительная влажность Меньше или равна 90 % (без конденсации). |
Изображение продукта
Другие линейные машины
Плазменная резка с ЧПУ
Двутавровая балка в сборе
Выпрямитель фланца двутавровой балки
Торцевой фрезерный станок
Часто задаваемые вопросы
1. Вопрос: вы фабрика или торговая компания?
О: мы фабрика.
2. Вопрос: Каковы ваши условия оплаты?
О: мы поддерживаем T/T, L/C, Western Union и так далее. Другие способы также могут быть получены после обсуждения и согласия обеих сторон. Если у вас возникнут другие вопросы, свяжитесь с нами напрямую!
3. Вопрос: Как насчет гарантии?
О: гарантия составляет 12 месяцев.
Пока гарантия не несет ответственности за сломанные насильственным путем
4. Вопрос: Где находится ваша фабрика? Как я могу там побывать?
О: Наша фабрика расположена в Цзянсу Уси (рядом с Шанхаем), Китай. Вы можете прилететь напрямую в аэропорт Шанхая. Приглашаем всех наших клиентов из дома или за границу посетить нас!
5. Вопрос: в какие страны вы экспортировали?
О: мы экспортируем в Индию, Россию, США, Великобританию, Кувейт, Оман, Пакистан, Южную Африку, Болгарию, Египет, Вьетнам и т. д.
6. Вопрос: Как установить машину?
О: Как обычно, наш инженер прибудет на ваш завод, чтобы установить машину и обучить ваших рабочих после того, как машины прибудут на ваш завод. В большинстве случаев 1 инженерный 5-7дней подходит.
Если у вас есть инженеры и нам не нужно никуда идти, мы можем выслать вам чертеж фундамента машины, электрический чертеж и документацию по эксплуатации, и мы будем очень хорошо с вами сотрудничать.
7. Вопрос: Можете ли вы сделать машину OEM?
О: Да, мы можем. После завершения работы машины мы можем разместить на ней вашу этикетку в соответствии с вашими требованиями, чтобы помочь вам получить больше новых заказов.
Нуждающиеся клиенты, пожалуйста, свяжитесь с нами!
